Vous avez besoin de chiffres précis pour bien placer les enceintes Dolby Atmos. Dans une configuration 5.1.2, montez deux enceintes suspendues à une élévation de 45°, ou à 65° par rapport à l'horizontale. Une disposition 7.1.4 utilise quatre enceintes au plafond à 45° à l'avant et à 135° à l'arrière de la position d'écoute principale. Le système 9.3.4 ajoute des positions de haut-parleurs avant larges et arrière en hauteur.

La hauteur a tout autant d'importance. Installez les enceintes suspendues à 30–55 pouces au-dessus du niveau des oreilles et orientez chacune d'elles vers la position d'écoute principale. Les recommandations de Dolby fixent le centre acoustique de chaque enceinte supérieure à une hauteur d'au moins 2,4 m, soit environ 1,2 m au-dessus du niveau des oreilles (1,2 m), sans maximum spécifié. La couche de base suit une règle de référence unique : tous les tweeters au niveau des oreilles se trouvent à la hauteur des oreilles en position assise, soit environ 36–42 pouces. Un système d'enceintes home cinéma Tonewinner TD-8 7.1 vous offre une base solide pour ces angles.

Maintenez chaque enceinte suspendue orientée vers la position d'écoute principale, et non pas directement vers le bas.

Points clés

• Installez les enceintes suspendues à une élévation de 45° (65° par rapport à l'horizontale) pour un son Dolby Atmos précis.
• Maintenez les enceintes suspendues à 30–55 pouces au-dessus du niveau des oreilles et orientez-les vers votre position d'écoute principale.
• Réglez tous les tweeters de la couche de base à la hauteur des oreilles en position assise (36–42 pouces) pour des transitions fluides entre les enceintes.

Ce que signifient les chiffres dans le Dolby Atmos

Comprendre les configurations 5.1.2, 7.1.4 et 9.3.4

Chaque étiquette Dolby Atmos contient trois chiffres, et chaque position vous indique quelque chose de précis sur la disposition. Lisez la notation de gauche à droite pour décoder n'importe quelle configuration en quelques secondes.

Vous pouvez appliquer ce schéma à toutes les dispositions. Un système 5.1.2 vous donne cinq canaux de base, un canal LFE et deux canaux suspendus. Un système 7.1.4 passe à sept canaux de base, un canal LFE et quatre canaux en hauteur. La disposition 9.3.4 ajoute deux canaux de base supplémentaires et deux caissons de basses supplémentaires.

Couche de base par rapport aux canaux suspendus

La couche de base et les canaux suspendus ont des rôles différents, et vous devez les traiter comme des systèmes distincts lors de l'installation. Les canaux de base reproduisent les sons ancrés aux murs et au sol de votre pièce. Leur spatialisation dépend fortement du placement des enceintes, c'est pourquoi l'espacement angulaire entre les paires d'enceintes a de l'importance. Les canaux suspendus restituent les objets en hauteur et les balayages aériens. Une enceinte top-middle physique offre une spatialisation aérienne plus discrète qu'une image fantôme entre des hauteurs avant et arrière éloignées.

Une mise en garde s'applique aux canaux larges. Comme le soulignent les recommandations de Dolby :

"Atmos utilise uniquement les canaux larges pour les objets en mouvement, de sorte que les sons de la couche de base (la plupart des films en comportent beaucoup) sembleront faibles dans les dispositions qui dépendent des canaux larges pour faire le pont entre l'image principale des enceintes avant et latérales. Le canal top-middle ne présente généralement pas ce problème."

Principes généraux de placement

Trouver la position d'écoute principale

Chaque angle de ce guide irradie à partir d'un seul point : la position d'écoute principale (PEP). Choisissez le siège où vous regardez le plus de contenu. Mesurez à partir de la hauteur des oreilles de ce siège, et non à partir du sol. Marquez la PEP sur un plan au sol simple. Tous les angles horizontaux et distances font référence à ce point unique. Une PEP centrée vous offre un espacement symétrique des enceintes et une spatialisation équilibrée sur la scène avant.

Hauteur au niveau des oreilles et couche de base

Réglez chaque tweeter de la couche de base à la hauteur des oreilles en position assise, soit environ 36–42 pouces du sol. Cette référence maintient le plan horizontal du son aligné avec vos oreilles. Mesurez votre propre hauteur d'oreilles en position assise à l'aide d'un mètre ruban. Utilisez ce chiffre pour les enceintes gauche, centrale, droite et surround. Une hauteur de tweeter cohérente sur toute la couche de base préserve des transitions fluides entre les canaux.

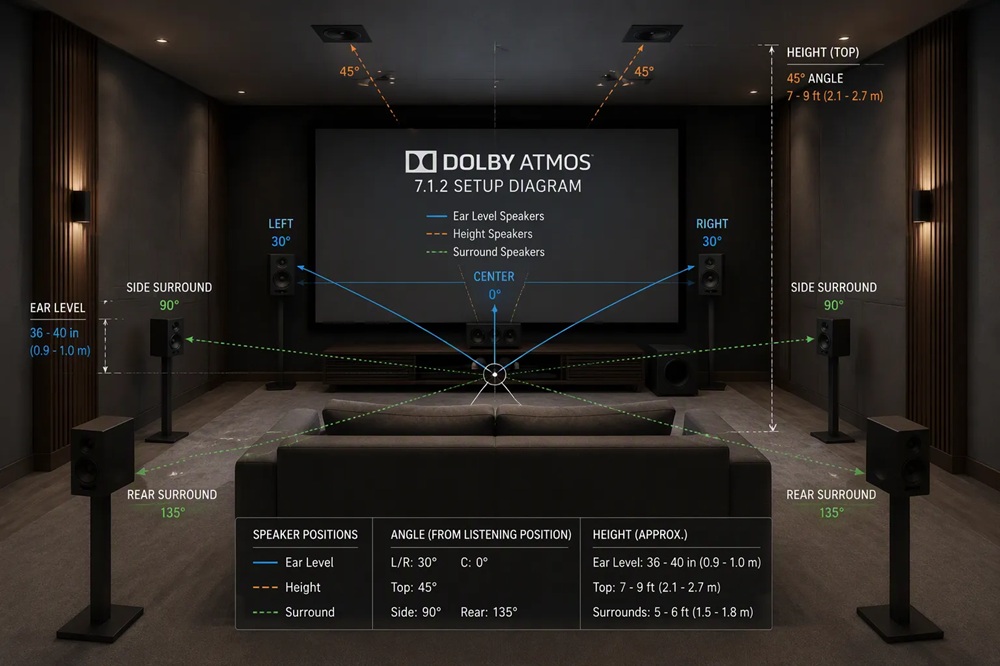

Angle suspendu recommandé par Dolby

Dolby spécifie les enceintes suspendues à une élévation de 45°, ce qui équivaut à 65° par rapport à l'horizontale. Mesurez cet angle de la PEP jusqu'au centre acoustique de chaque enceinte supérieure. Orientez chaque haut-parleur suspendu vers la PEP plutôt que directement vers le bas. Le tableau ci-dessous résume les valeurs de placement principales.

Mesurez chaque angle supérieur depuis la position d'écoute principale et confirmez chacun d'eux à l'aide d'un rapporteur ou d'une application d'angle avant de finaliser l'installation.

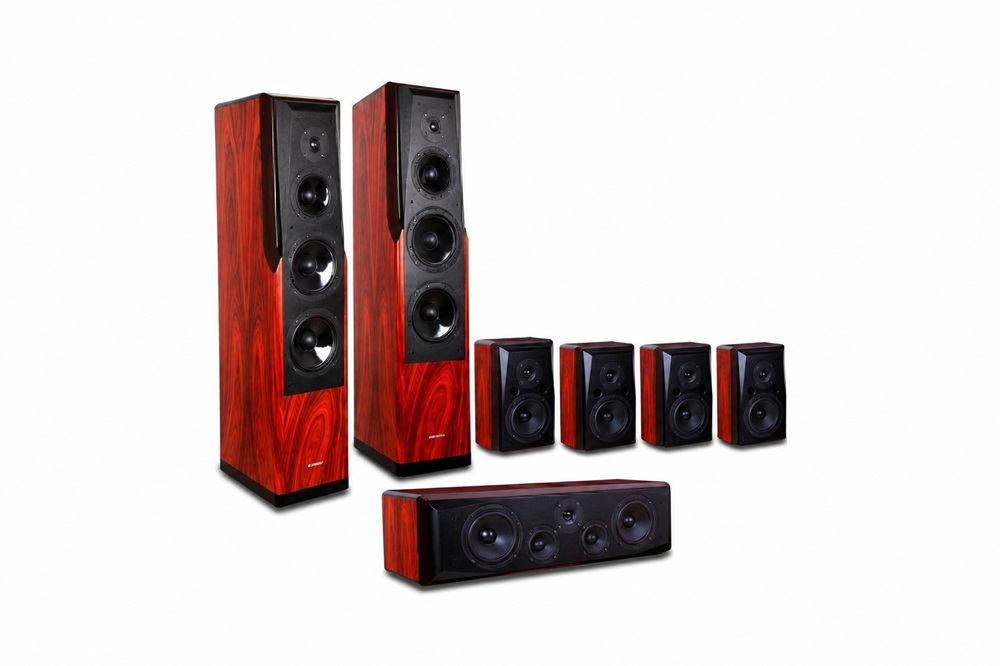

Un système de haut-parleurs home-cinéma 7.1 Tonewinner TD-8 s'accorde bien avec ces principes, et sa conception facilitant l'étalonnage vous aide à verrouiller des angles et des niveaux précis.

Angles et hauteurs de placement 5.1.2

Une configuration 5.1.2 vous offre le moyen le plus simple d'accéder au Dolby Atmos. Vous placez cinq enceintes de base à hauteur d'oreilles et deux enceintes suspendues au-dessus de la zone d'écoute. Tous les angles ci-dessous font référence à la position d'écoute principale (PEP). Mesurez chaque valeur depuis ce siège et enregistrez vos chiffres avant de percer le moindre trou.

Couche de base : Gauche, Centre et Droite

Les trois enceintes avant forment l'ancrage de tout votre système. Dolby spécifie un angle de 22 à 30° pour les enceintes principales gauche et droite, mesuré de la PEP au centre acoustique de chaque enceinte. Visez le milieu de cette plage, environ 26°, lorsque votre pièce le permet. La voie centrale se trouve à 0°, directement devant la PEP.

Réglez les trois tweeters à la hauteur des oreilles en position assise, soit à environ 36–42 pouces du sol. Maintenez les trois tweeters sur une seule ligne horizontale. Une voie centrale montée plus haut ou plus bas que les principales brouille le déplacement des dialogues sur la scène avant.

Le pincement (toe-in) a son importance ici. Orientez chaque enceinte principale vers l'intérieur de sorte que l'axe de son tweeter pointe vers la PEP. Cet alignement accentue l'image frontale et assure une transition fluide entre la gauche, le centre et la droite. Un système de haut-parleurs home-cinéma 7.1 Tonewinner TD-8 vous offre une restitution vocale frontale harmonisée, de sorte que les trois enceintes se mélangent proprement une fois que vous avez réglé correctement les angles.

La distance entre la PEP et chaque enceinte avant doit être égale. Utilisez un mètre ruban, pas vos yeux. La symétrie par rapport à l'axe central préserve une image stable pour chaque auditeur dans la pièce.

Couche de base : Surround à 90–110 degrés

Les enceintes surround sont placées sur les côtés et légèrement derrière la PEP. Dolby les positionne à 90–110° par rapport à l'axe central avant, mesuré horizontalement. Une position à 90° place chaque surround directement à vos côtés. Une position à 110° les place derrière vos oreilles. Les deux fonctionnent, et le choix dépend de la forme de votre pièce et de l'emplacement de votre siège.

Installez les surrounds à la même hauteur d'oreilles que les trois enceintes avant, soit 36–42 pouces. Une hauteur de tweeter cohérente sur les cinq enceintes de base permet de conserver des panoramiques naturels lorsque les sons se déplacent de l'avant vers l'arrière. Orientez le tweeter de chaque surround vers la PEP, et non vers le mur d'en face.

Éloignez les surrounds des murs et des meubles voisins. Une enceinte collée contre un mur latéral produit des réflexions précoces qui brouillent le champ surround. Laissez à chaque caisson quelques pouces d'espace respirable lorsque votre configuration le permet.

Le tableau ci-dessous récapitule les cibles de la couche de base 5.1.2 pour consultation rapide.

En hauteur : Deux enceintes supérieures à 45 degrés

Les deux enceintes suspendues complètent la configuration 5.1.2. Dolby spécifie un angle d'élévation de 45° pour chaque enceinte supérieure, ce qui équivaut à 65° par rapport à l'horizontale. Mesurez cet angle de la PEP jusqu'au centre acoustique de chaque enceinte.

Placez les deux enceintes supérieures dans l'alignement des enceintes principales gauche et droite. Leur position horizontale reflète la scène avant, de sorte que les effets en hauteur se déplacent de concert avec la couche de base en dessous. Installez-les à 30–55 pouces au-dessus du niveau des oreilles et orientez chaque haut-parleur vers la PEP plutôt que droit vers le bas.

Suivez cette séquence pour fixer les deux positions en hauteur :

1. Marquez la PEP sur le sol et notez la hauteur de vos oreilles en position assise.
2. Mesurez une élévation de 45° de la PEP vers le plafond, à l'aide d'un rapporteur ou d'une application d'angle.
3. Confirmez que la hauteur de montage se situe entre 30 et 55 pouces au-dessus du niveau des oreilles.
4. Vérifiez que chaque enceinte supérieure se trouve directement au-dessus de son enceinte principale correspondante.
5. Orientez les deux haut-parleurs vers la position d'écoute principale (MLP) et serrez les fixations.

Les recommandations de Dolby fixent le centre acoustique de chaque enceinte supérieure à une hauteur d'au moins 2,4 m, soit environ 1,2 m au-dessus d'un niveau d'oreille de 1,2 m, sans maximum spécifié.

Une hauteur sous plafond de 8 pieds ou plus facilite l'atteinte de la géométrie à 45°. Des plafonds plus bas réduisent la plage de hauteur disponible, alors vérifiez d'abord l'angle et ajustez la distance horizontale si nécessaire. Déplacez les enceintes supérieures légèrement vers l'avant ou vers l'arrière le long du plafond pour préserver une élévation de 45° à la hauteur de montage choisie.

Le système d'enceintes home-cinéma Tonewinner TD-8 7.1 prend bien en charge cette configuration à deux canaux de plafond. Sa conception adaptée à la calibration vous permet de régler les distances et les niveaux pour la paire supérieure, afin que la couche supérieure s'intègre à la couche principale au lieu de flotter au-dessus.

Angles et hauteurs de placement pour le 7.1.4

Une disposition 7.1.4 double votre couverture en hauteur et ajoute deux enceintes surround latérales à la couche principale. Vous placez désormais sept enceintes au niveau des oreilles et quatre enceintes au plafond. Chaque angle rayonne toujours depuis la position d'écoute principale (MLP), marquez donc cet emplacement en premier et mesurez à partir de la hauteur de vos oreilles en position assise.

Couche principale : enceintes surround avant et latérales

La scène avant d'un système 7.1.4 correspond à la configuration 5.1.2. Placez les enceintes principales gauche et droite à 22–30° de la MLP, la voie centrale étant à 0°. Réglez les trois tweeters à la hauteur des oreilles en position assise, soit environ 36 à 42 pouces. Orientez chaque enceinte principale vers l'intérieur de sorte que l'axe de son tweeter pointe vers la MLP.

Les enceintes surround latérales sont placées à 90–110° par rapport à l'axe central avant, directement à côté ou légèrement derrière votre siège. Montez-les à la même hauteur d'oreille que les trois enceintes avant. Orientez chaque tweeter vers la MLP et maintenez les ébénisteries à quelques pouces des murs latéraux.

Les deux enceintes surround arrière complètent la couche principale à sept canaux. Dolby les place à 135–150° par rapport à l'axe central avant, derrière la MLP. Orientez-les vers l'intérieur, en direction du siège d'écoute. Maintenez leurs tweeters sur la même ligne de 36 à 42 pouces que le reste de la couche principale. Une hauteur cohérente sur l'ensemble des sept enceintes garantit des panoramiques fluides lorsque les sons se déplacent de l'écran vers le mur du fond.

La symétrie est plus importante dans une pièce 7.1.4 que dans une pièce 5.1.2. Mesurez la distance de la MLP à chaque paire d'enceintes surround et assortissez les valeurs gauche et droite. Une divergence de quelques pouces déporte l'image surround d'un côté.

Plafond : quatre enceintes supérieures à 45 et 135 degrés

Quatre enceintes de plafond vous offrent des canaux de hauteur avant et arrière discrets. Le guide de configuration aérienne 7.1.4 de Dolby confirme quatre canaux de hauteur : des enceintes supérieures avant gauche et droite ainsi que des enceintes supérieures arrière gauche et droite. Le guide conseille également d'orienter chaque enceinte vers un point d'écoute central.

Placez la paire supérieure avant à une élévation de 45° devant la MLP, ce qui équivaut à 65° par rapport à l'horizontale. Placez la paire supérieure arrière à 135° derrière la MLP. La valeur de 135° mesure l'angle horizontal autour de la MLP, de sorte que les enceintes supérieures arrière font face à la paire avant de l'autre côté de votre siège. Installez les quatre enceintes supérieures à une hauteur de 30 à 55 pouces au-dessus du niveau des oreilles et dirigez chaque haut-parleur vers la MLP.

Les angles d'élévation officiels de Dolby pour les quatre canaux de hauteur placent les enceintes supérieures avant et arrière dans une plage de 65° à 100°, mesurée à partir du niveau des oreilles de l'auditeur assis. À 65°, l'enceinte reste nettement en avant ou en arrière du centre. À 100°, elle dépasse la verticale, ce que vous ne pouvez obtenir qu'avec des baffles inclinés ou des supports muraux. Ces angles plus larges créent l'impression d'un son venant du plafond qui s'étend vers l'avant et l'arrière plutôt que de provenir directement au-dessus de votre tête.

Utilisez ce tableau comme plage de travail. Commencez à 65° pour les deux paires et ajustez vers 100° uniquement lorsque la hauteur de votre plafond et vos supports le permettent. Un plafond standard de 8 pieds place généralement les enceintes supérieures près de la limite inférieure de la plage. Des plafonds plus hauts élargissent cette plage.

Suivez cette séquence pour régler les quatre enceintes de plafond :

1. Marquez la MLP et notez la hauteur de vos oreilles en position assise.
2. Mesurez une élévation de 45° vers le plafond pour la paire supérieure avant.
3. Mesurez 135° autour de la MLP pour la paire supérieure arrière.
4. Confirmez que chaque point de fixation se trouve à 30–55 pouces au-dessus du niveau des oreilles.
5. Alignez chaque enceinte supérieure avec son enceinte principale correspondante là où la pièce le permet.
6. Orientez les quatre haut-parleurs vers la MLP et serrez les fixations.

La paire supérieure avant doit s'aligner au-dessus des enceintes principales gauche et droite. La paire supérieure arrière doit se situer au-dessus et légèrement à l'extérieur des enceintes surround arrière. Cet alignement permet aux objets aériens de se déplacer en phase avec la couche principale située en dessous.

Un système d'enceintes home-cinéma TD-8 7.1 s'intègre parfaitement dans cette disposition à quatre enceintes de plafond. Sa conception adaptée à la calibration vous permet de définir des distances et des niveaux distincts pour les paires supérieure avant et supérieure arrière, de sorte que la couche de hauteur se fond avec la couche principale au lieu d'avoir l'air détachée.

Vérifiez les positions avant à 45° et arrière à 135° à l'aide d'un rapporteur ou d'une application d'inclinaison avant de finaliser toute fixation au plafond.

Angles et hauteurs de placement pour le 9.3.4

Une disposition 9.3.4 élargit la couche principale à neuf canaux et ajoute un troisième caisson de basse. Vous conservez les quatre enceintes aériennes de la configuration 7.1.4. Mesurez chaque angle à partir de la position d'écoute principale (MLP) à la hauteur des oreilles en position assise.

Couche principale : enceintes surround larges et arrière

Les enceintes frontales larges comblent l'espace entre vos enceintes principales et vos enceintes surround latérales. Dolby les place à environ 60° par rapport à l'axe central avant. Réglez leurs tweeters à la hauteur des oreilles en position assise, soit environ 36 à 42 pouces, et pointez chacune d'elles vers la MLP.

Les enceintes surround arrière se trouvent à 135–150° derrière la MLP, ce qui correspond aux positions du 7.1.4. Maintenez les neuf tweeters de la couche principale sur une seule ligne horizontale. La symétrie par rapport à l'axe central préserve une image stable pour chaque siège.

En hauteur : Quatre enceintes supérieures

La couche supérieure reproduit la géométrie 7.1.4. Installez la paire supérieure avant à une élévation de 45° devant la MLP, ce qui correspond à 65° par rapport à l'horizontale. Placez la paire supérieure arrière à 135° derrière la MLP. Placez les quatre enceintes supérieures à 30–55 pouces au-dessus du niveau des oreilles et orientez chaque haut-parleur vers la MLP.

Positionnement de trois caissons de basses

Trois caissons de basses lissent les modes de la pièce sur un plus grand nombre de places. Placez un caisson près de chaque angle avant et le troisième le long du mur arrière ou du mur latéral. Lancez la procédure de calibration de votre récepteur, puis ajustez le niveau et le délai de chaque caisson à l'oreille. Un système d'enceintes home-cinéma 7.1 Tonewinner TD-8 vous offre une base propice à la calibration pour cette disposition multi-caisson.

Étalonnage et égalisation des niveaux de votre système d'enceintes home cinéma 7.1 TD-8

Les angles et les hauteurs définissent la géométrie. L'étalonnage permet à chaque enceinte de fonctionner comme un système unique. Le système d'enceintes home-cinéma TD-8 7.1 réagit bien à une installation minutieuse, et quelques étapes mesurées permettront de verrouiller un timing précis et des niveaux équilibrés.

Réglage des distances et des délais

Les paramètres de distance indiquent à votre récepteur le temps que met le son de chaque enceinte pour atteindre vos oreilles. Suivez cette séquence :

1. Ouvrez le menu Distance des enceintes ou Délai des enceintes dans la configuration de votre récepteur.
2. Mesurez depuis le baffle avant de chaque enceinte jusqu'à vos oreilles à la position d'écoute. Maintenez le mètre parallèle au sol et mesurez depuis votre posture assise normale.
3. Entrez chaque valeur. La plupart des récepteurs acceptent des incréments de 0,5 pi, et les meilleurs modèles permettent une résolution de 0,1 pi.
4. Réglez le subwoofer sur sa distance réelle plus environ 7 pieds. Ce décalage compense les réflexions des basses à une fréquence de coupure de 80 Hz.

Un utilisateur a aligné temporellement toutes les enceintes sur l'enceinte centrale, puis a ajusté les distances à l'aide d'un signal de test temporel jusqu'à ce que les résultats se situent à environ un pouce près. Un mètre laser à hauteur d'oreilles a confirmé les chiffres du récepteur.

Égalisation du niveau des enceintes

Calibrez chaque enceinte à environ 75 dB avec un sonomètre, et réglez le subwoofer près de 77 dB. Vérifiez manuellement les résultats de la configuration automatique de votre récepteur, car les microphones directionnels peuvent mal interpréter la pièce. Envoyez des signaux de test connus à partir d'un disque dans le récepteur et calibrez au réglage de volume 0 dB. Un microphone de mesure tel qu'un UMIK-1 offre les résultats les plus constants.

Vérification des angles avec un rapporteur ou une application

Vérifiez une dernière fois chaque angle aérien. Un rapporteur ou une application d'angle sur téléphone confirme l'élévation à 45° et les positions arrière à 135°. De petites erreurs ici brouillent la couche de hauteur, alors vérifiez avant de terminer.

Montez vos enceintes suspendues à une élévation de 45° (65° par rapport à l'horizontale), à 30–55 pouces au-dessus du niveau des oreilles. Maintenez les tweeters de la couche de base à la hauteur des oreilles en position assise. Une configuration 5.1.2 utilise deux enceintes supérieures à 45°. La configuration 7.1.4 utilise quatre enceintes supérieures à 45° à l'avant et 135° à l'arrière. La configuration 9.3.4 ajoute des enceintes surround larges et un troisième caisson de basses. Le système d'enceintes home-cinéma Tonewinner TD-8 7.1 et sa conception facilitant la calibration rendent l'alignement précis des angles plus aisés. Vérifiez votre positionnement à l'aide d'un guide d'installation ou d'un installateur professionnel.

FAQ

Quel est l'angle suspendu exact pour les enceintes Dolby Atmos ?

Montez les enceintes suspendues à une élévation de 45°, ce qui équivaut à 65° par rapport à l'horizontale. Mesurez cet angle de la position d'écoute principale au centre acoustique de chaque enceinte supérieure.

À quelle hauteur les enceintes suspendues Dolby Atmos doivent-elles se trouver au-dessus du niveau des oreilles ?

Placez les enceintes suspendues à 30–55 pouces au-dessus du niveau des oreilles en position assise. Dirigez chaque haut-parleur vers la position d'écoute principale. Dolby fixe le centre acoustique minimal à 2,4 m sans maximum spécifié.

Les enceintes suspendues Dolby Atmos doivent-elles pointer tout droit vers le bas ?

Non. Orientez chaque haut-parleur suspendu vers la position d'écoute principale. Une orientation directe affine l'imagerie des hauteurs et maintient les panoramiques zénitaux ancrés à la couche de base en dessous.
