Tonewinner fabrique un amplificateur de préampli intégré de 240 W à 2 canaux

Pour répondre à la demande de la maison moderne pour des produits de haute qualité et à la mode, Tonewinner a développé une nouvelle génération de produits HIFI. AD-86D HI-FI est l'un de ces produits, qui est une nouvelle génération d'amplificateur HiFi de qualité moyenne pour répondre à la demande des jeunes amateurs d'audio pour une apparence à la mode, un son exquis. En tant que l'une des 10 meilleures marques audio en Chine, Tonewinner a plus de 30 ans d'expérience dans la conception et la fabrication de produits acoustiques. En tant que fournisseur original, Tonewinner accueille toujours chaleureusement les distributeurs, partenaires et clients du monde entier.

Modèle
AD-86D
Chaînes
2.0
Du pouvoir
2*120W
GW
23KG

Renseignez-vous maintenant

lire la vidéo

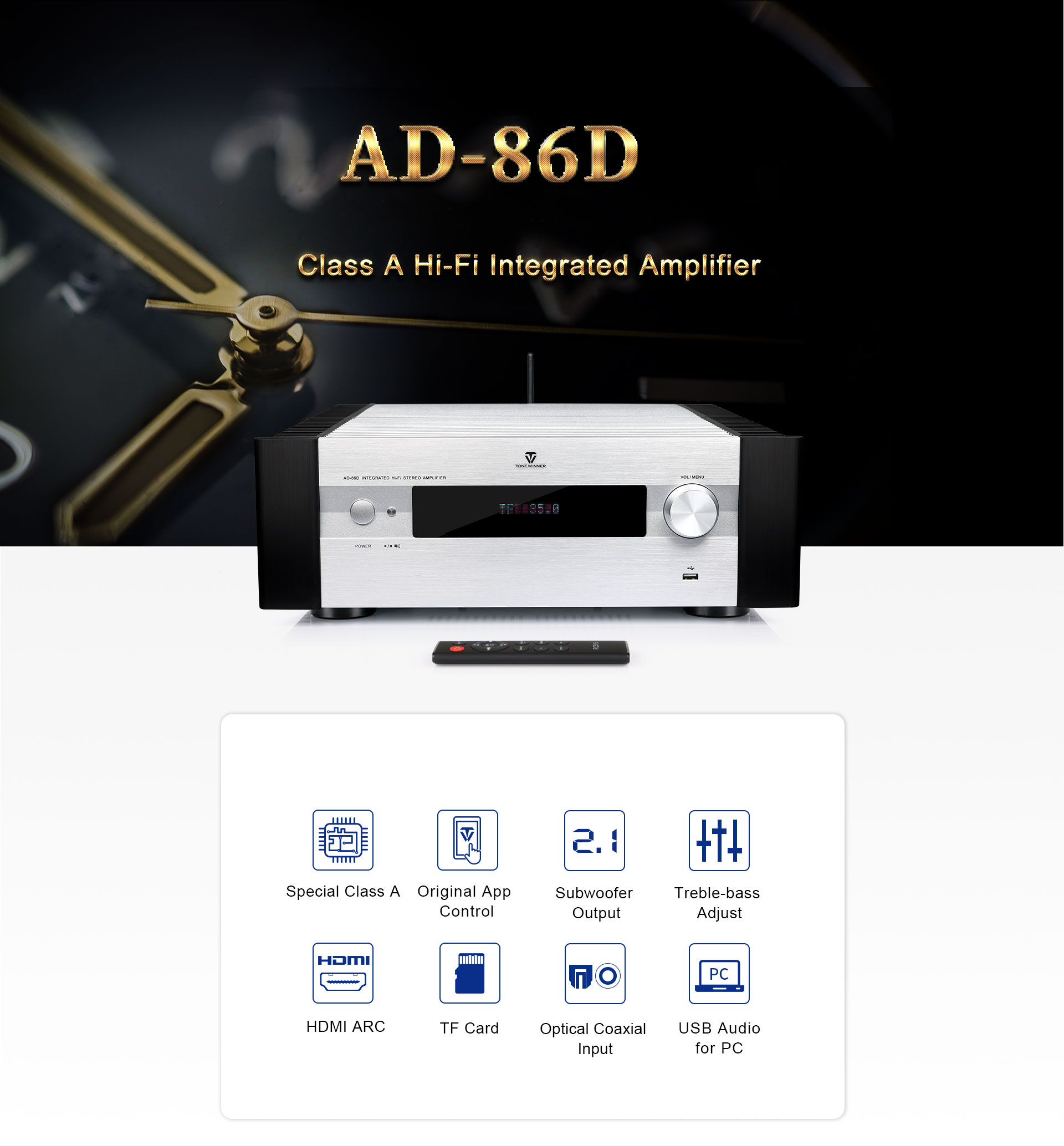

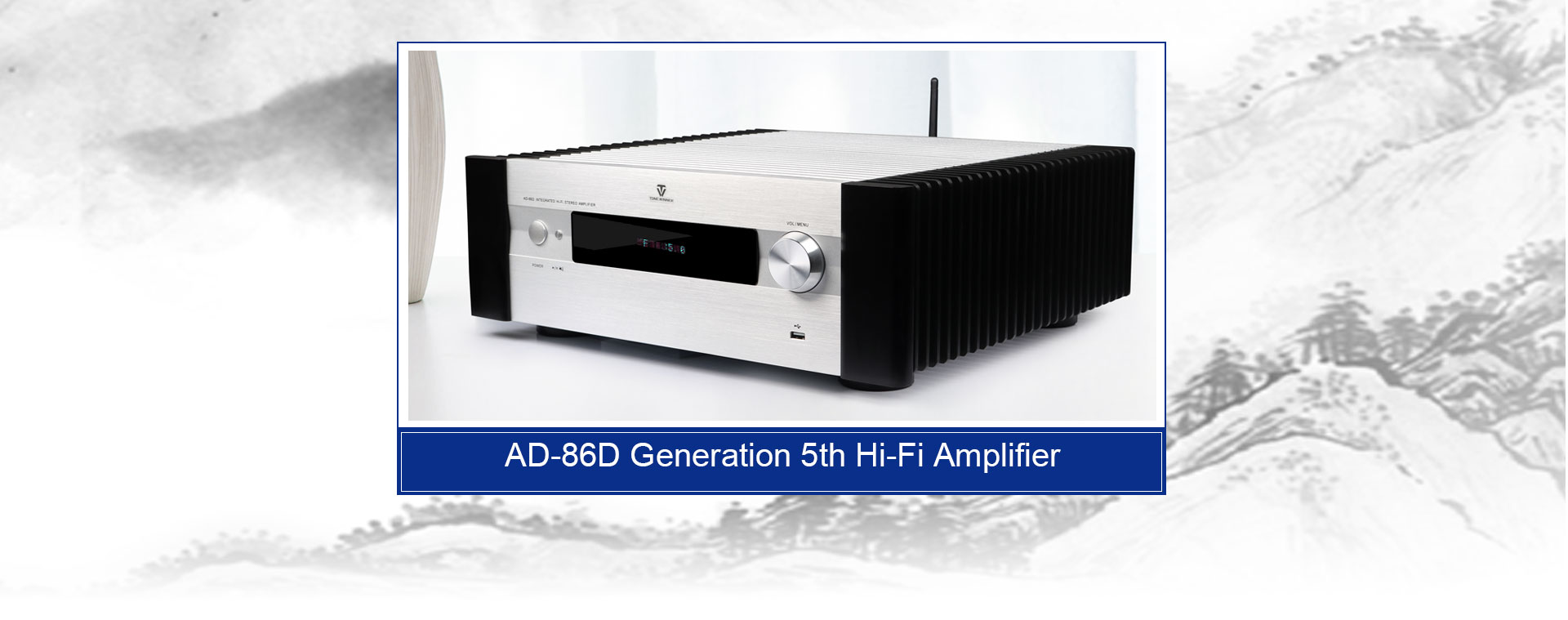

AD-86D

Amplificateur intégré Hi-Fi de classe A

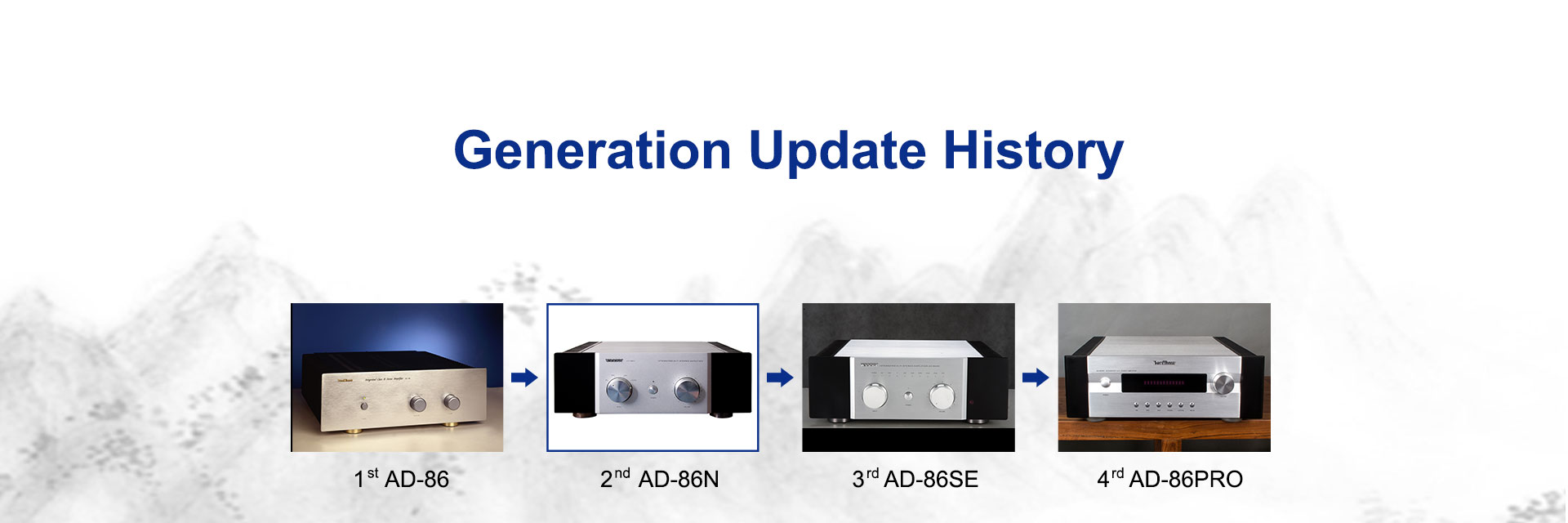

Historique des mises à jour de génération

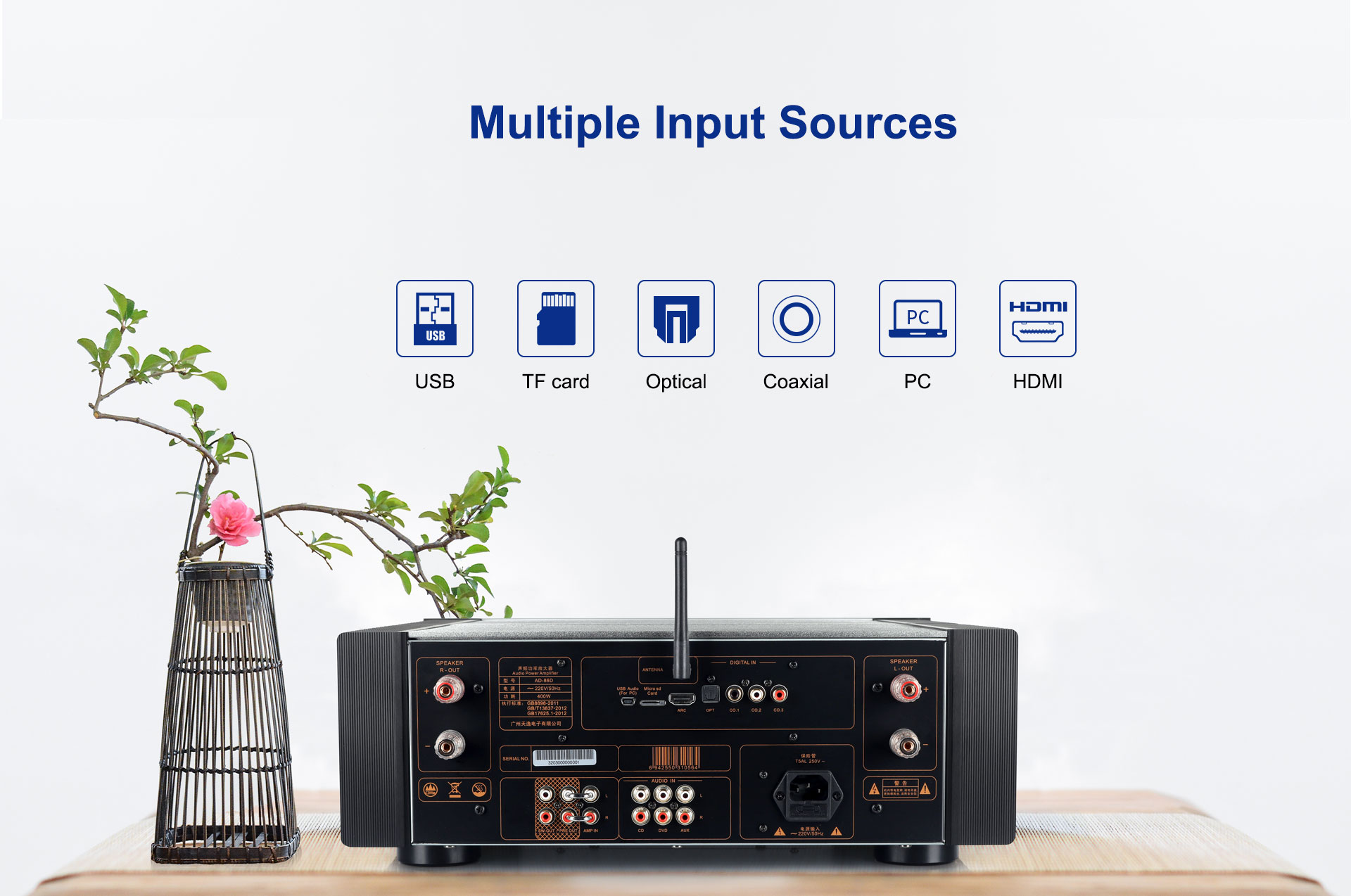

Sources d'entrée multiples

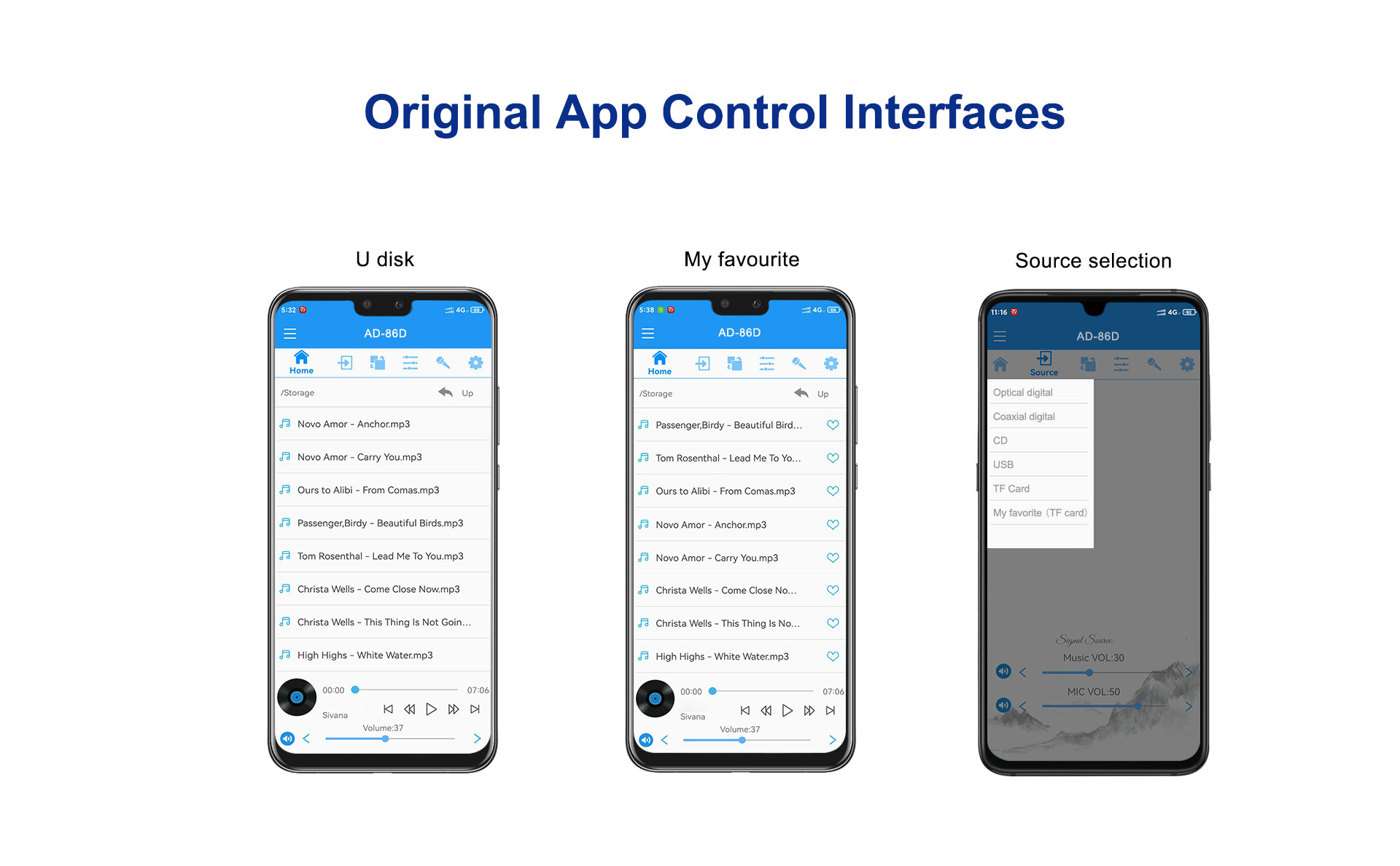

Interfaces de contrôle d'application d'origine

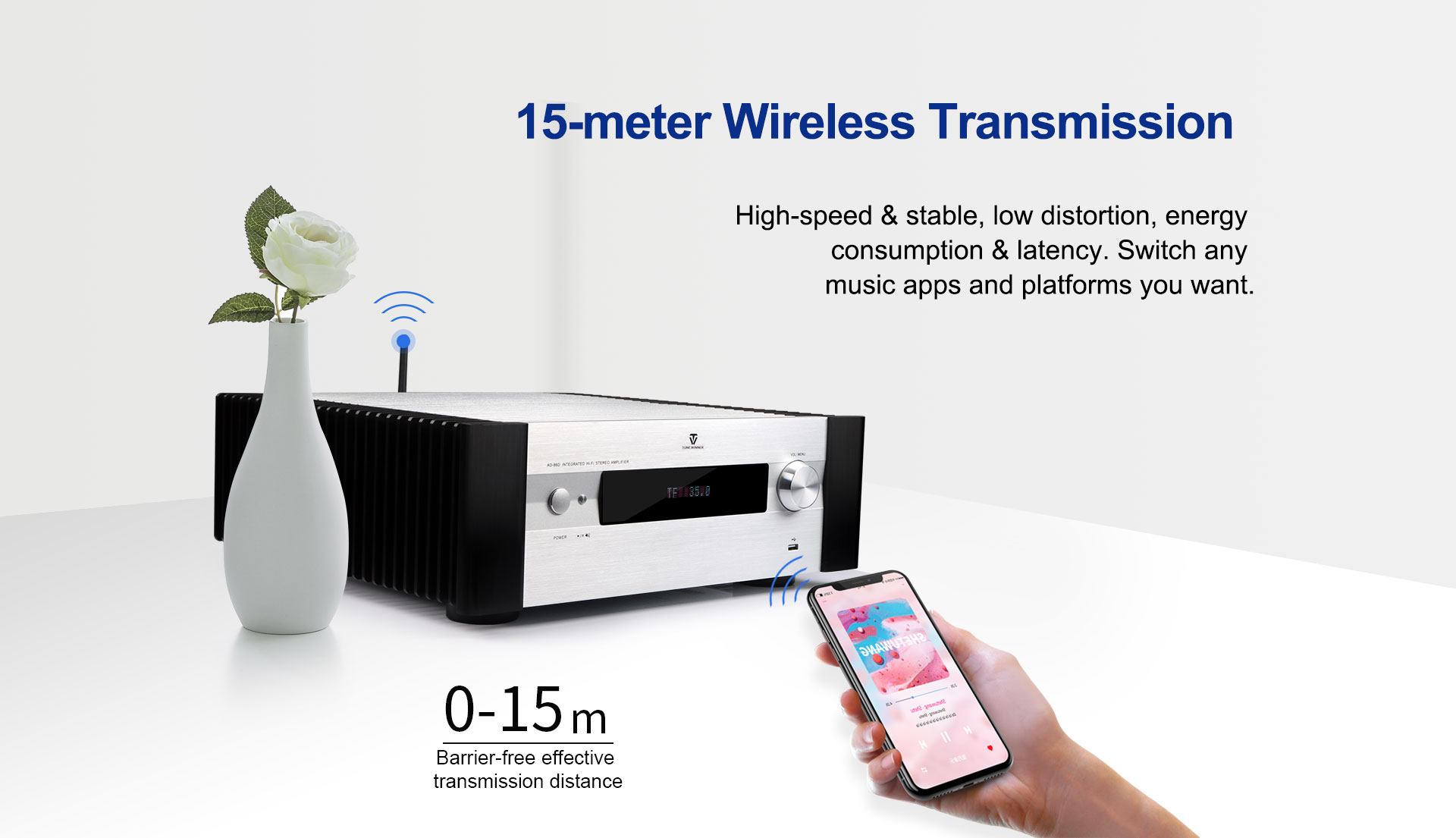

Transmission Bluetooth de 15 mètres

Haute vitesse et stable, faible distorsion, consommation d'énergie et latence.

Changez toutes les applications et plates-formes musicales que vous voulez.

128G pour un effet sonore sans perte

Prend en charge le disque USB 128G et la carte TF et prend en charge les formats APE, FLAC, WAV, MP3, WMA.

HDMI-ARC pour une meilleure transmission

Prend en charge HDMI ARC pour se connecter au téléviseur pour un meilleur son.

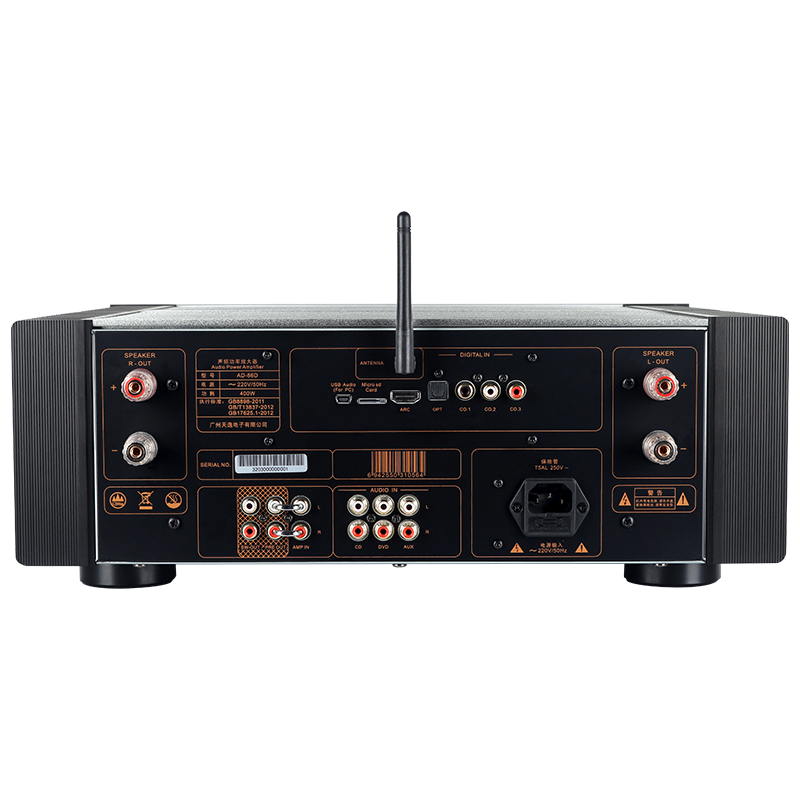

Options de connexion multiples

Audio USB 1 voie pour PC, entrée optique 1 voie et entrées coaxiales 3 voies, qui gère PCM192kHz/24bit pour les appareils numériques.

Amplificateur et commutateur d'amplificateur intégrés en une étape

Les prises PRE OUT et AMP IN sont connectées par une bague de court-circuit pour produire des signaux de cette machine et en faire un amplificateur intégré. Détachez l'anneau de court-circuit et vous obtiendrez un amplificateur indépendant, de sorte que les signaux d'entrée puissent passer par la borne "AMP IN".

Réglage des aigus et des graves du caisson de basses

Disposition interne multi-chambres

Les zones d'alimentation, d'entrée, de stockage d'énergie et de canal d'amplification gauche et droit sont séparées en chambres afin de réduire les interférences des ondes électromagnétiques libres.

Conception de circuits Hi-Fi

La partie préamplificateur adopte un amplificateur opérationnel de haute qualité, et la partie amplificateur adopte un circuit d'amplification différentiel à sortie asymétrique typique, qui a un faible bruit d'entrée et améliore considérablement le gain de tension.

Le circuit d'amplification à base commune est utilisé pour améliorer les performances du circuit, et après la compensation de température et la partie d'extension de courant, le circuit de sortie d'amplification offre un support solide pour piloter les haut-parleurs pour émettre le son.

Condensateur de filtre à haute capacité

6 condensateurs de filtrage personnalisés d'une capacité totale de 57 400 μF apporteront un soutien solide.

Transformateur toroïdal haute puissance

Le transformateur annulaire haute puissance de 400 VA fonctionne comme source d'alimentation

et offre un support de puissance élevée pour entraîner l'ensemble de la machine.

Puce de décodage DAC AD-1955

Il prend en charge les données audio PCM 24 bits, jusqu'à 192 kHz.

et environ 120 dB SNR/DNR (non mis en sourdine) à une fréquence d'échantillonnage de 48 KHz

(pondéré A) avec filtre numérique dépendant et convertisseur N/A.

Le port d'entrée de données série flexible permet une interconnexion sans colle

à une variété d'appareils et réduit également les erreurs lors du décodage.

Transistor Toshiba haute puissance

Un total de huit transistors Toshiba haute puissance TTC-5200/TTA1943 fonctionnent ensemble pour offrir des aigus brillants, des médiums analytiques et des basses sonores.

Amplificateur opérationnel OPA1678

Il adopte neuf amplificateurs optionnels OPA1678 de

La société TI va former une amplification complète de l'équilibre

structure pour apporter un son analytique et chaleureux.

Détails

Paramètres	Rapport signal/bruit : ≥96dB (pondéré A, E=1V)
	Gamme de fréquence : 20Hz-60KHz (+1/-3 dB)
	THD : ≤ 0,05 % (1 KHz, travail normal)
	Puissance de sortie : 120W*2 Rms/8Ω (THD=1%, 1KHz)
	Impédance nominale : 4 ~ 8 ohms
	Gain : 42dB
	Impédance d'entrée : 10K
	NO : 18,5 kg, GW : 23 kg
	Tension d'alimentation : ~220 V (50 Hz)

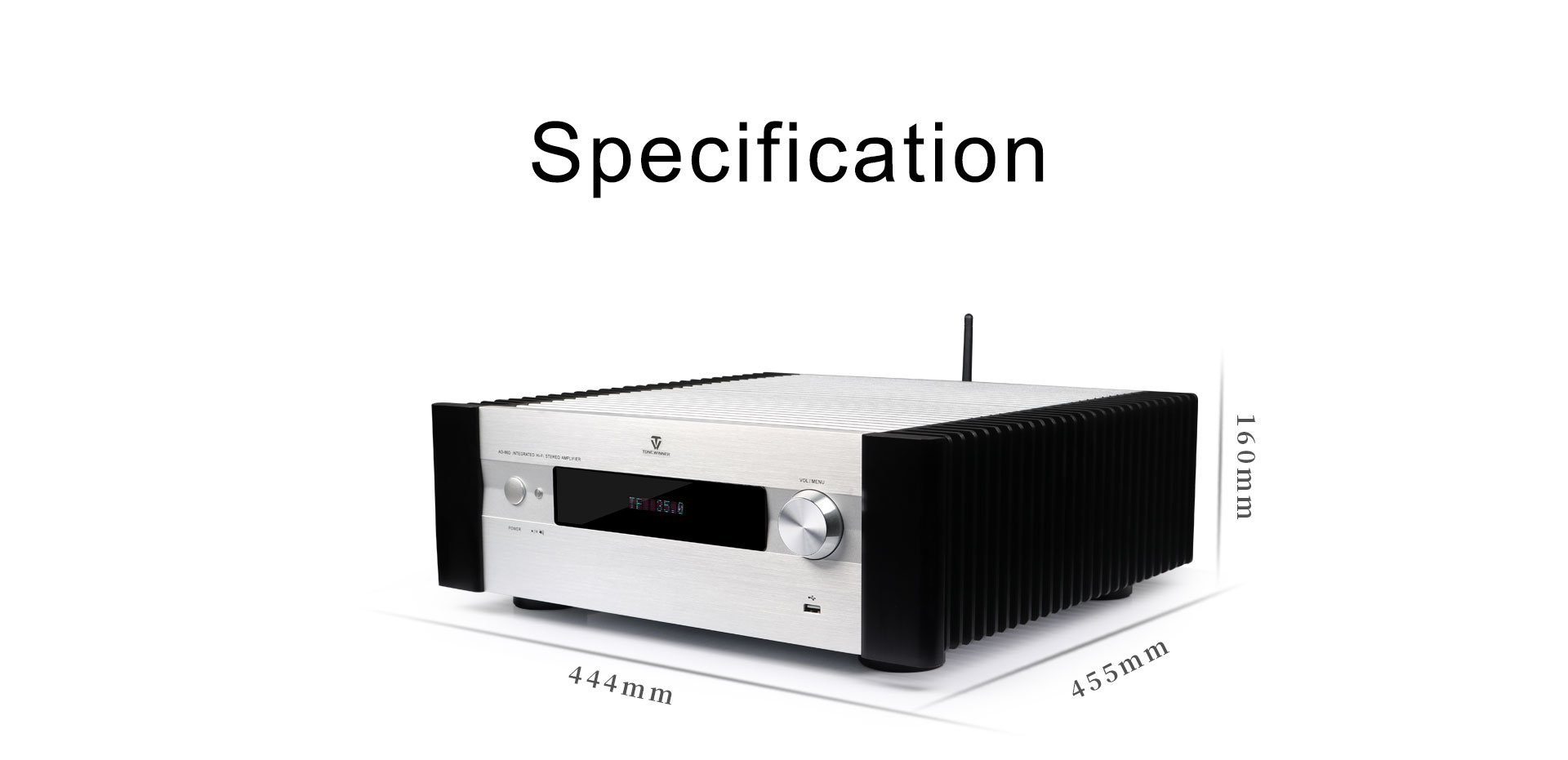

	Taille globale : 444x455x160mm
	Consommation électrique de l'unité : 400 W/8 Ω

Paramètres	AD-86D	Canaux	2 (2.0)
THD	<0,05 % (1 kHz, conditions de fonctionnement normales)	SNR	>96dB(Un poids)
Puissance de sortie	120 W (8Ω un canal, 1 KHz, THD = 1 %)	Réponses en fréquence	20Hz-60KHz (+1/-3dB)
Impédance nominale	8 ohms	Consommation unitaire	400W/8Ω
Gain unitaire	42dB	Impédance d'entrée	10K
Impédance de correspondance	4~8Ω	NO	12.2KG
Taille	44441366mm	Accessoires	Instruction,fil,certificat,télécontrôleur

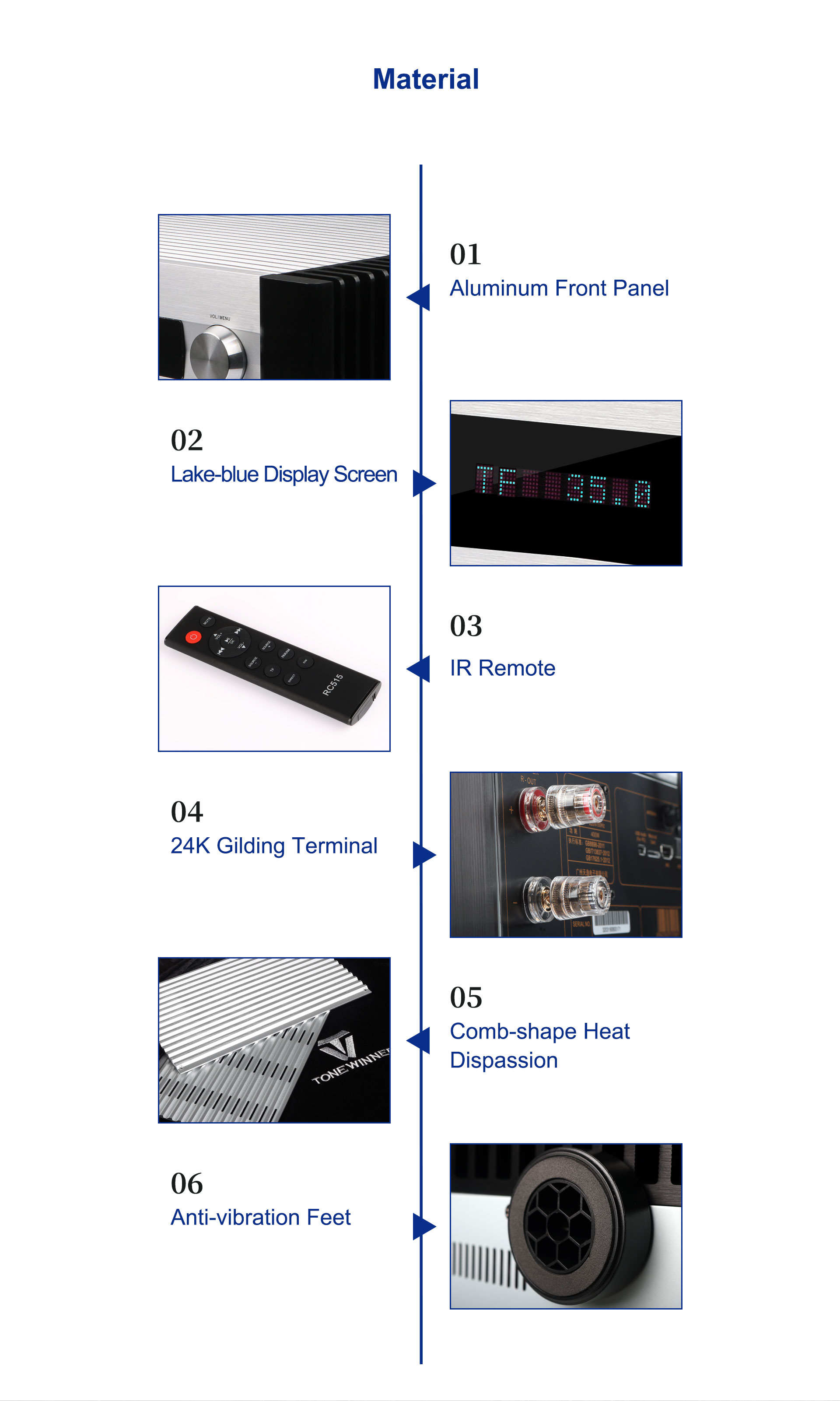

1. Conception externe

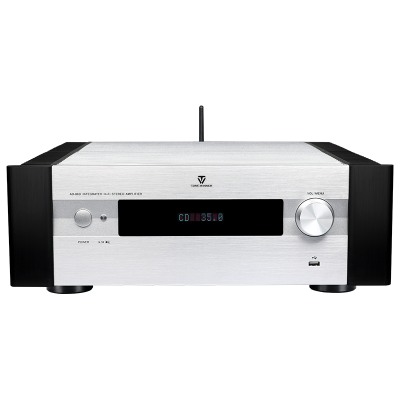

Le boîtier en alliage d'aluminium de l'AD-86D est noir et argent classique et anodisé pour garder la surface polie et brillante pour un service à long terme. Le panneau avant est légèrement incurvé en forme de V et décoré d'un écran d'affichage bleu lac. Les boutons et les boutons du panneau ou de la télécommande sont tous fabriqués et polis dans une bonne couleur et texture. Le design linéaire et incurvé élégant s'adapte à la plupart des pièces et apporte de bonnes sensations.

2. Conception interne

La partie préamplificateur adopte l'amplificateur opérationnel haute fidélité, et la partie amplificateur adopte des circuits d'amplification différentiels et un total de huit transistors Toshiba haute puissance TTC-5200/TTA1943. Un long circuit de servomoteur et un circuit de rétroaction négative approprié sont utilisés pour stabiliser le fonctionnement de la machine, minimiser la distorsion et améliorer les performances.

Un total de six condensateurs de filtrage sont personnalisés pour s'adapter à la machine et prendre en charge jusqu'à 57 400 capacités, qui présentent de bonnes caractéristiques en termes de valeur de résistance à la tension, de valeur de résistance à la température et de valeur de capacité.

L'amplificateur opérationnel OPA1678 à double canal de la société TI offre des performances de niveau système supérieures à celles des amplis op hérités couramment utilisés dans les circuits audio. Il atteint une faible densité de bruit de 4,5 nV/√Hz et une faible distorsion de 0,0001 % à 1 kHz, ce qui améliore la fidélité du signal audio. Il offre également une oscillation de sortie rail à rail jusqu'à 800 mV avec une charge de 2 kΩ, ce qui augmente la marge et maximise la plage dynamique.

Le NJW1194 est un volume électronique à 2 canaux avec sélecteur audio stéréo 4 entrées 1 sortie et contrôle de tonalité. Il présente des caractéristiques de faible bruit et de faible distorsion avec un circuit en échelle de résistance. Il atteint un faible bruit de sortie de -117dBVtyp, une séparation des canaux de -120dBtyp et un pas de 0,5dB pour le réglage du volume des aigus et des graves.

La puce de décodage AD-1955 de la société Analog Devices prend en charge les données audio PCM à fréquence d'échantillonnage de 24 bits et 192 kHz.

3. Caractéristiques principales

Entrées : USB-Audio 1 voie, optique 1 voie, coaxiale 3 voies, analogique 3 voies.
Prend en charge la carte TF 128G ou le disque USB et gère les formats de musique WAV, FLAC, AFE, etc.
Prend en charge le Bluetooth sans fil, stable et à grande vitesse.
Prend en charge HDMI-ARC pour se connecter au téléviseur.
Prend en charge le contrôle d'application d'origine pour la lecture et le réglage de la musique.
Prend en charge la sortie du caisson de basses pour former un canal 2.1.
Prend en charge l'amplificateur intégré et le commutateur d'amplificateur en une étape.

4. Effet sonore

L'AD-86D prend en charge une large gamme de fréquences pour la plupart des types de musique et apporte un son analytique vocal et instrumental. Avec sa bonne séparation des canaux, peu importe la musique classique ou rock, l'AD-86D vous donnera des aigus brillants, des médiums gonflés et des basses sonores.
